本文简述水上光伏浮体与光伏板组件系统的抗风性能验证测试的必要性、测试标准、测试环境搭建、测试过程及测试方法评述。
水上光伏发电站常以水上浮体做为光伏组件的载体而建设的绿色发电系统。

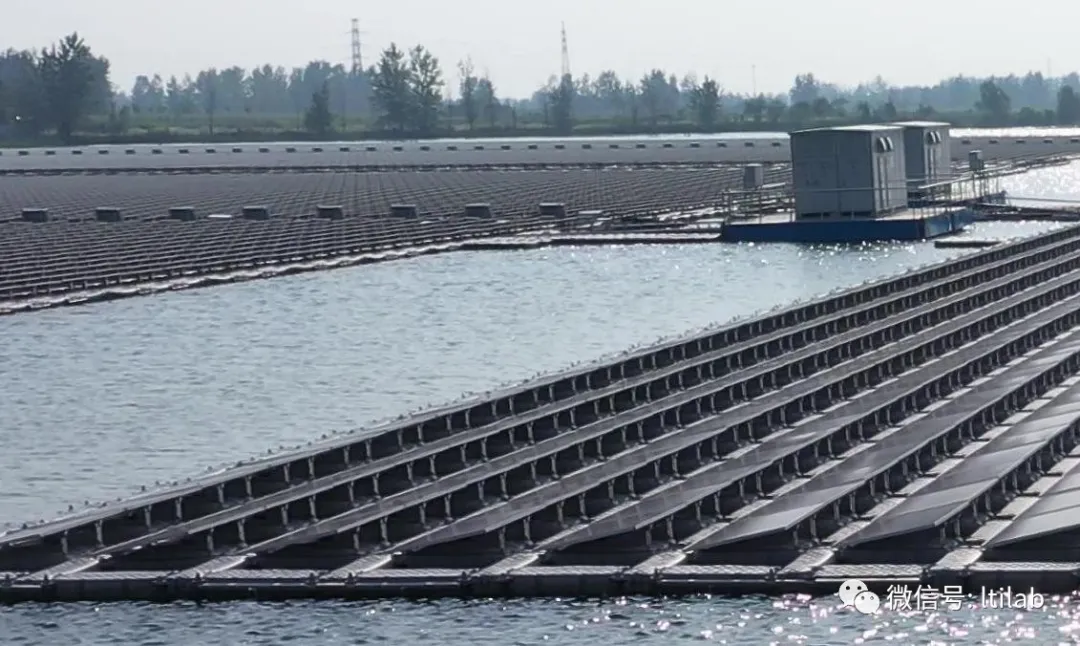

(水上光伏发电站-图片来源自网络)
抗风压测试的必要性
水上光伏浮体漂浮于水面,光伏发电组件固定于其上,处于空旷郊野环境,自然界季风、台风、飓风等是其最主要的威胁之一。
(图片来源自中国气象网)
抗风性能测试在实验室环境模拟极限风负荷工况,是验证水上光伏系统结构设计合理性、材料强度、产品可靠性的必要测试手段,其“必要性”不言而喻。
测试标准

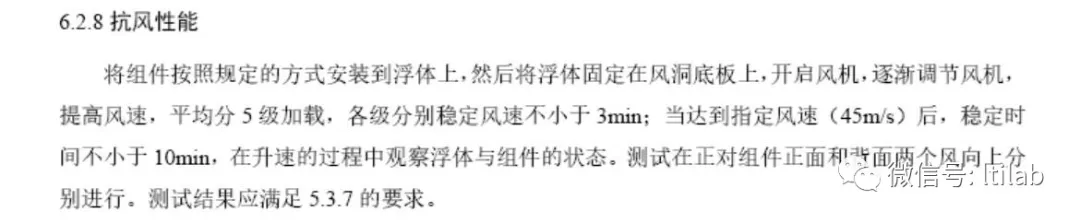

目前公开发布的现行标准主要是国家能源局发布的NB/T 10187-2019《水上光伏系统用浮体技术要求和测试方法》。标准6.2.8对抗风性能测试有简单描述:
(图片来源自标准文本)
测试环境搭建
测试环境的搭建主要考虑2个因素:(一)满足标准要求;(二)尽量模拟实际工况;
试样架设
水上浮体与光伏组件的组装依据客户安装手册。

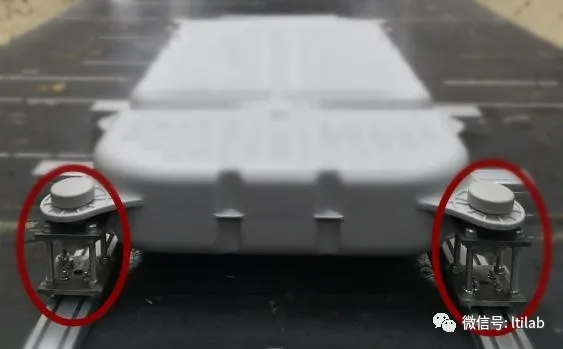

样品组合体与风洞底座的连接必须采用浮体真实固定方式,以验证连接方式的可靠性!
(图片来源自LTI测试案例)
风洞

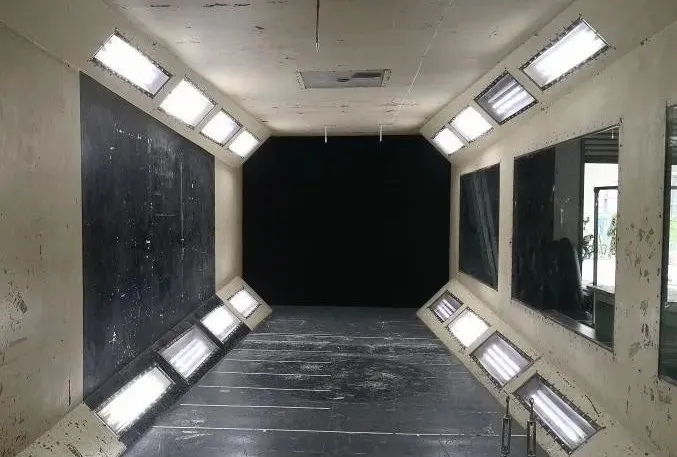

风洞是抗风性能测试的主要检测设施,其检测参数直接影响测试目的的实现。风洞除测试风速满足检测要求外,还应有良好的流场速度不均匀性、湍流度、平均气流偏角,并配备调速、控制与数据采集系统。
(图片来源自LTI测试案例)
风洞适用性
风洞是否适用样品测试是必须考虑的因素,否则不但影响测试数据的真实性和可控性,还可能带来一定危险。
(图片来源自LTI测试案例)

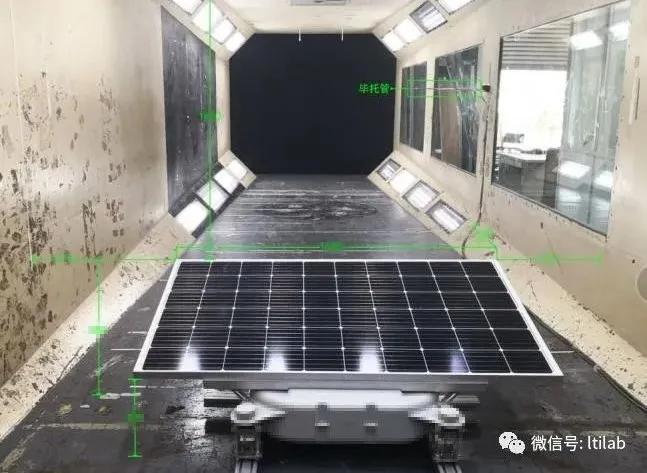

适用性主要评估风阻率和样品的尺寸占比:
(图片来源自LTI测试案例)
抗风性能测试
分别测试正向/方向抗风性能:

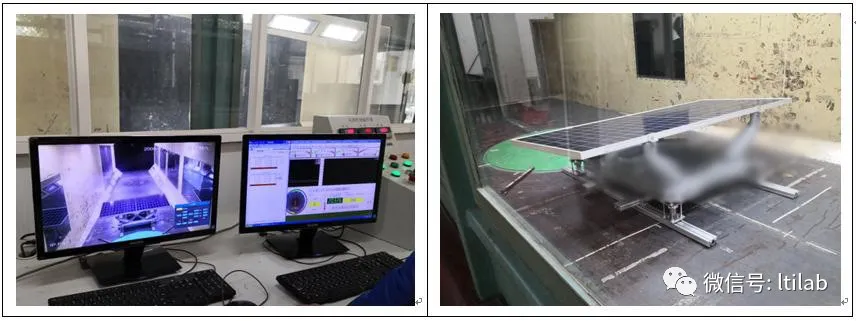

(正面迎风-图片来源自LTI测试案例)
(反面迎风-图片来源自LTI测试案例)
测试过程中必须严密监控试样状态,避免潜在危险:

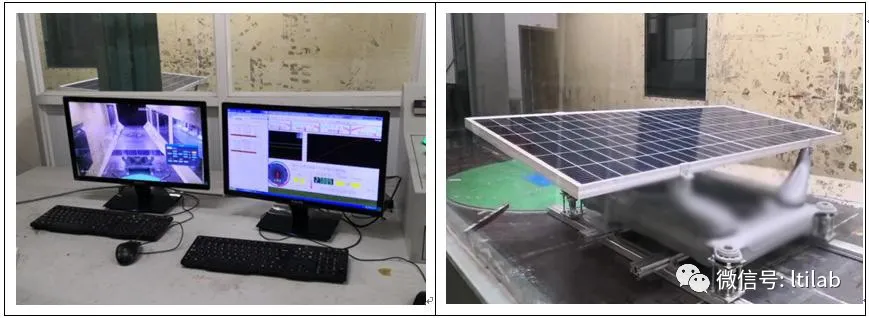

(视频来源自LTI测试案例)
抗风性能测试总结
翎钧检测(LTI)抗风性能测试实施已完全符合标准(NB/T 10187-2019)的相关要求:
(一) 本方法从正/反两个最大迎风面测试试样的抗风性能,体现了实验室测试的经济性要求,也兼顾了的样品的极限工况;
(二) 本方法是验证性试验方法,未来可进一步通过应变片测量样关键部件的应变应力数据,以提供产品研发参考;
(三) 本方法未考虑水面的可能波动、其他风向、风力和风向骤变对抗风性能的影响,未来有进一步完善的空间。
